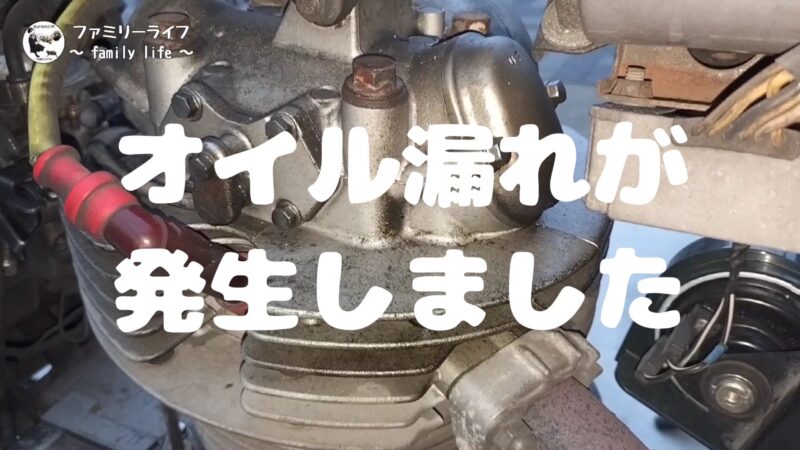

バイクを走行して帰ってきてふっとエンジンに目をやると・・・
あれっ？何か濡れてる？
よく見てみるとエンジンのヘッド部分が濡れています・・・
今回はそんなオイル漏れを修理してみたので紹介しています。
Youtubeにアップした動画付きで紹介しているので最後まで見ていってくださいねぇ〜
【バイク】オイルパイプ&キャップのガスケットとOリング交換【エストレヤのオイル漏れ修理】
今回のオイル漏れはエンジンヘッド側のどこかで起きているようです。
まずはその原因箇所を探します。
エンジンの上のタペットのキャップ周りかな？っと最初思いましたが少し違うようです。

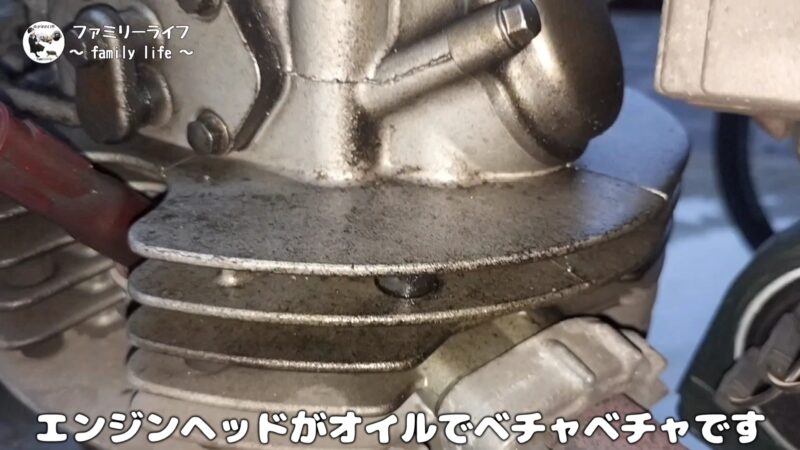

こんな感じでエンジンヘッドのフィンの上にオイルが垂れて広がっていてベチャベチャでした。

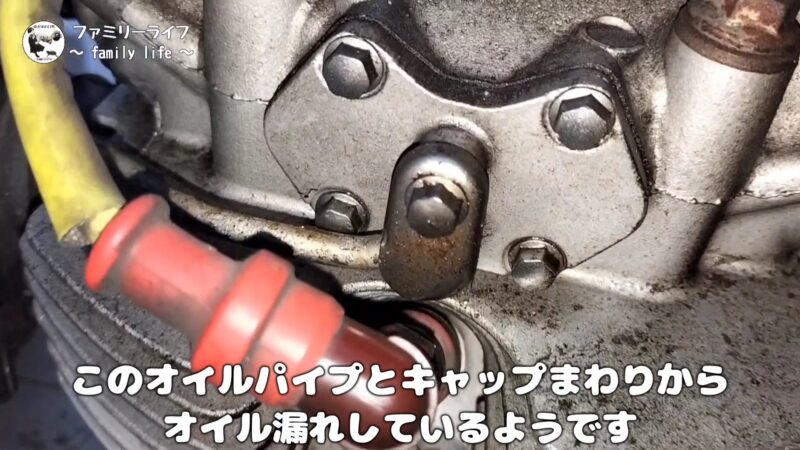

どこからオイルが漏れてるのかな？っと探してみるとエンジンヘッド部分につながるオイルパイプとキャップの付け根あたりからオイル漏れしているのが解りました。
ってことでパーツを取り外して修理していきたいと思います。
オイルパイプを取り外すための準備
まずはガソリンタンクを取り外します。
キャブレターにつながるガソリンホースや、負圧ホースを取り外したらガソリンタンクを固定しているボルトを取り外してガソリンタンクを持ち上げて取り外します。

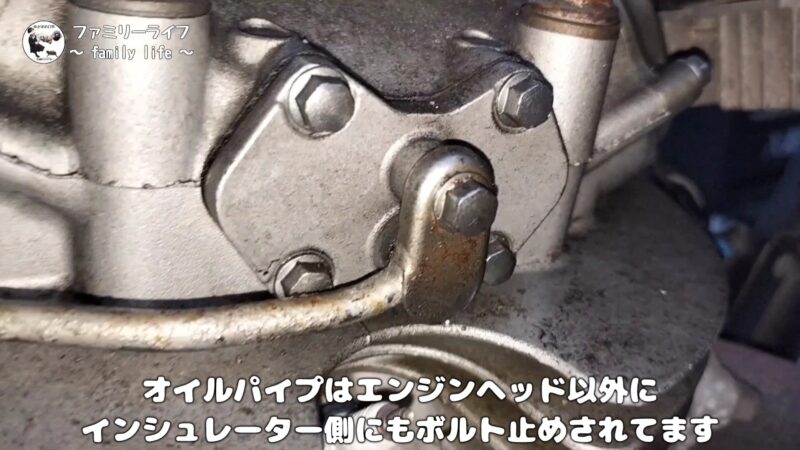

ガソリンタンクを外してよく見てみるとオイルパイプはエンジンヘッド以外にインシュレーター側やエンジンのクランク側でもボルト止めされています。
オイルパイプの真ん中側はインシュレーターを固定しているボルトと一緒にオイルパイプの固定金具も止められています。
下側はクランクケース側でボルト止めされています。
インシュレーターもついでにチェックしたいのでキャブレターも取り外すことにしました。
オイルパイプの取り外し方法

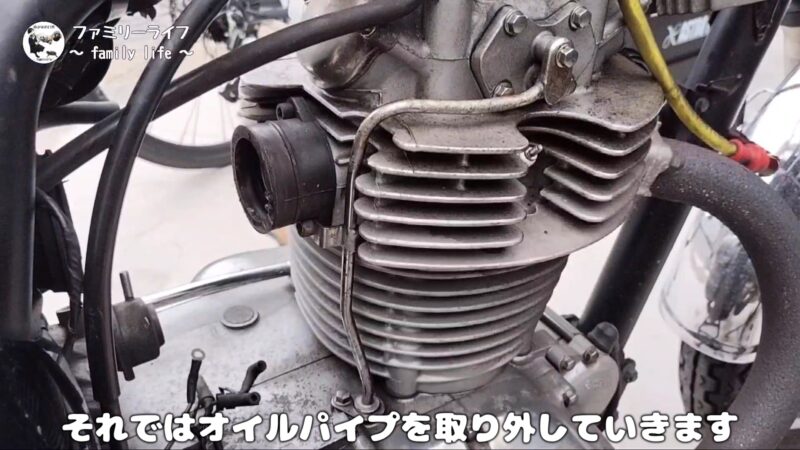

キャブレターの取り外しができたのでオイルパイプを取り外したいと思います。
オイルパイプの真ん中側のインシュレーターと一緒に固定しているボルトは、5ミリのヘキサゴンレンチを使用して取り外しました。
2箇所のボルトを取り外したらインシュレーターの取り外しができました。

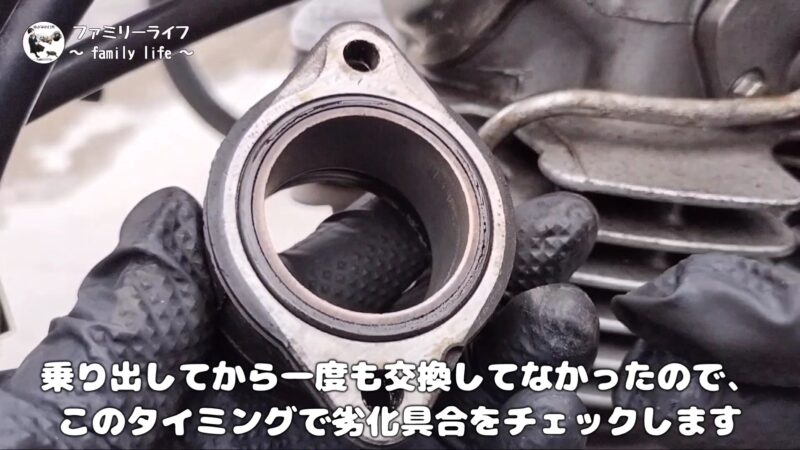

乗り出してから一度も交換していなかったのでチェックしてみるとひび割れが入っていました。流石に交換したほうがいいので新しくパーツを注文して交換することにしました。
インシュレーターの交換はまた別の記事で紹介するのでそちらを御覧ください。
オイルパイプの真ん中側を取り外したので次は下側を取り外します。
下側のボルトはクランクケース側に固定されていて8ミリのレンチを使って取り外しました。
最後にエンジンヘッド側に固定されているボルトを取り外します。
8ミリのボルトをレンチで取り外すとオイルパイプを押し支えていた金属パーツが外れました。
固定されていた3箇所のボルトを取り外したのであとはオイルパイプを引き抜くだけで取り外しができます。

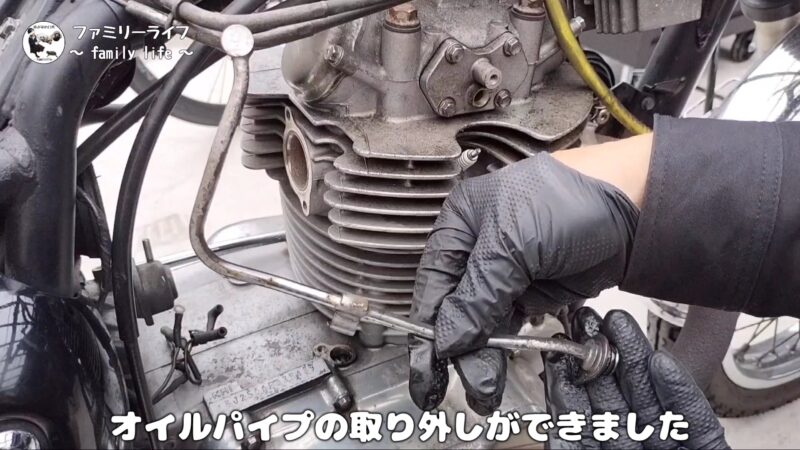

こんな感じでオイルパイプの取り外しができました。
オイルキャップの取り外しとガスケット交換
次はオイルキャップを取り外します。
4箇所のボルトを取りはずすとこんな感じで外すことができます。
ガスケットが付いているので取り外します。
シリンダーヘッド側にはガスケットの跡が残っているのでオイルストーンできれいにしておきました。
取り外したオイルキャップのガスケットを交換します。
交換するのに購入した新しいガスケットのパーツナンバーは「11060‐1309」です。
新しいガスケットに軽くエンジンオイルを塗ってから取り付けました。
ボルトを4箇所取り付けたらオイルキャップのガスケット交換は完了です！
オイルパイプのOリング（ゴムパッキン）交換

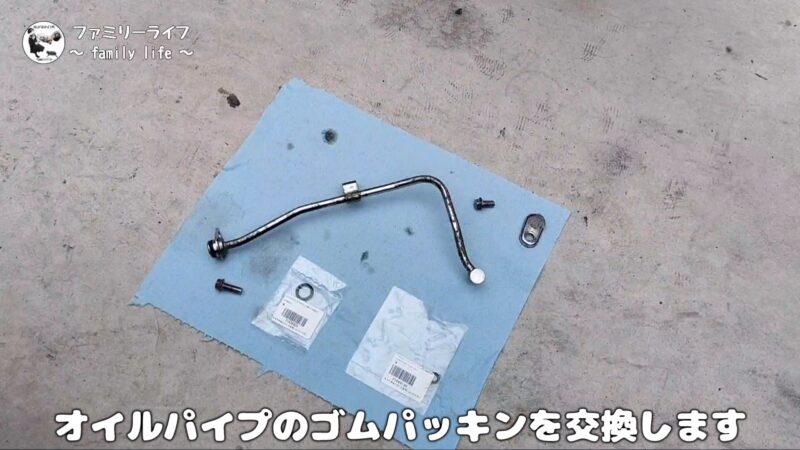

それでは取り外したオイルパイプのOリング（ゴムパッキン）を交換します。
取り外したオイルパイプの上側には小さいOリング（ゴムパッキン）が付いていて、下側には大きいOリング（ゴムパッキン）が付いています。
オイルパイプの上側の小さいOリング（ゴムパッキン）のパーツナンバーは「670B1505」です。
まずはオイルパイプについていた古いOリング（ゴムパッキン）を外してみましたが、劣化していたので硬化していてすぐに切れてしまいました。
新しいOリング（ゴムパッキン）を溝に綺麗にはめ込んだら取り付け完了です。

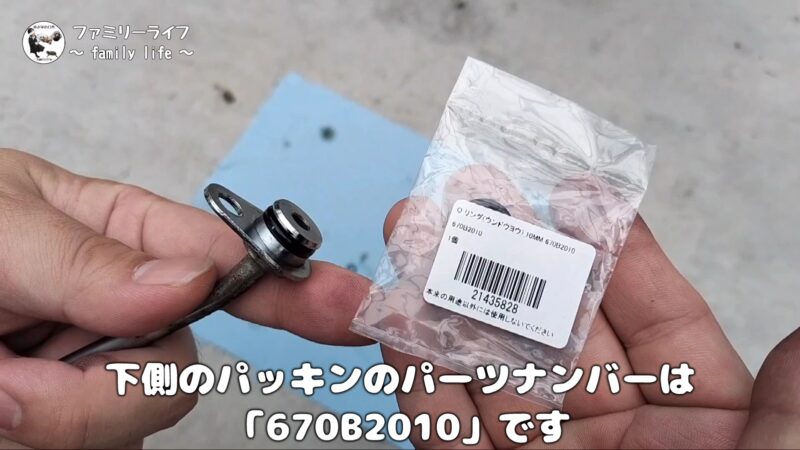

オイルパイプの下側の大きいOリング（ゴムパッキン）のパーツナンバーは「670B2010」です。
こちらも古いOリング（ゴムパッキン）を取り外して新しいものに交換しました。
オイルパイプの取り付け
2箇所のOリング（ゴムパッキン）を交換できたらオイルパイプを取り付けていきます。
オイルパイプをグッと押し込んで差し込んだらボルト止めしていきます。
あとはキャブレターやガソリンタンクを取り付けたらオイル漏れ修理の完了です♪
エンジンを始動して少し走行後チェックしてみました。
オイル漏れは無くなっていて無事に修理完了です♪今回の修理も特に難しいこともなく無事に修理が完了してよかったです♪
